Для чего сайт?

На данном ресурсе располагается практическая информация по настройке оборудования. Клиенты могут воспользоваться моими записями для диагностики своего компьютера, узнать о подводных камням, подобрать комплектующие и получить консультацию.

Варианты настроек процессора предполагают продолжительную нагрузку в энергоэффективных режимах.

Записи ведутся кратко без воды, дополнительные разъяснения добавляются по мере запросов пользователей.



Вопросы, предложения, указание ошибок можно направить в Телеграм. Для этого вверху слева нажмите на его значок.



Почему отсутствует информация про работу с платформой Intel?

– у меня её нет из-за отсутствия разгона памяти на H чипсетах, невозможности разгона процессора на B чипсетах, разношёрстностью крепежей охлаждения.  На вторичном рынке многолетняя тенденция высоких цен на старые камни Интел, за них просят много и при этом они проигрывают по производительности новым аналогам, когда красные камни из-за долговечности платформы всё равно можно использовать.
Сейчас синие камни хорошо себя показывают в видеомонтаже.

Выбирайте платформу, процессор под конкретную задачу. В одной игре лучше красные, в другой синие.

Кто выбирает 12400 или 5600 – проще взять ryzen, будет веселее в плане апгрейда.

Словарь терминов:

материнская плата – плата, доска;
жесткий диск – ЖД, ХДД, HDD, диск;
видеокарта – видак, карта, видик.

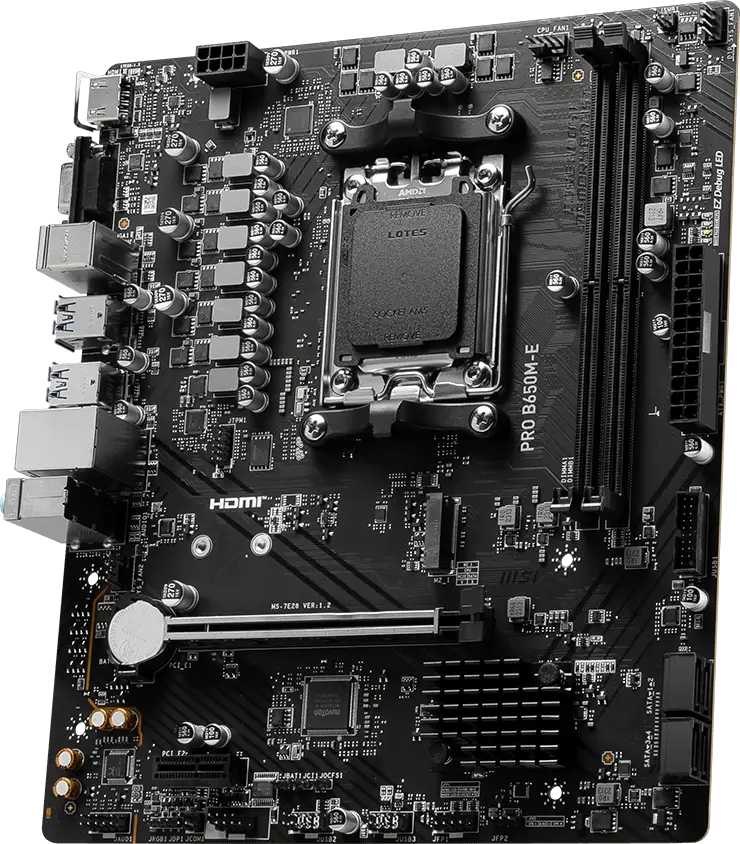

VRM (Voltage Regulator Module) – питание процессор (питальник)
Чем больше потребляет процессор, тем больше нагрузка на цепи питания, и, следовательно, больше их нагрев. MOSFET-транзисторы во время работы выделяют значительное количество тепла.

Основная линия в блоках питания компьютеров — 12 вольт. Она снабжает энергией все ключевые компоненты ПК, в том числе процессоры и видеокарты. При этом, рабочее напряжение питания GPU или CPU в среднем составляет всего 1 вольт. Чтобы получить этот 1 вольт из 12, применяются понижающие DC-DC преобразователи (buck converter или step-down converter), основанные на принципах широтно-импульсной модуляции — ШИМ. Их еще называют регуляторами напряжения — VRM.

Устройство понижающего DC-DC преобразователя

ключевой мосфет VT1  (верхние плечо)
катушка индуктивности — L;
конденсатор — C;
синхронный транзистор — VT2 (нижние плечо).

1. Когда транзистор VT1, открыт, VT2 — закрыт. В катушке L накапливается энергия, плавно нарастает ток. Заряжается выходной конденсатор C.
2. VT1 закрывается, открывается VT2. Замкнутую цепь – соединяет вход катушки с отрицательным выводом нагрузки.
Цикл работы 1 и 2 повторяется,  количество раз кГц \сек.

На VT1 формируется высокочастотный прямоугольный однополярный сигнал амплитудой 12 В.
Низкочастотный LC-фильтр – способен выделить из этого сигнала постоянную составляющую путем ослабления первой и последующей гармоник спектра.
Чтобы получить из 12 вольт для ЦП напряжение в 1,2в, коэффициент заполнения должен быть равен 10%. VT2 в этом случае работает в 9 раз дольше, чем VT1.

Пусть мы и разорвали на этот краткий миг связь с источником питания, но катушка никуда не делась. Она, благодаря накопленной энергии, поддерживает силу и направление тока, а конденсатор обеспечивает неизменный ток на нагрузке.
С ростом тока нагрузки КПД транзисторов падает, а наивысшее КПД только при относительно небольшой силе тока.

Синхронный транзистор VT2 открыт многократно дольше чем VT1, поэтому VT2 часто дублируют и стараются подобрать продвинутую и дорогую модель с более низким Rds. Подобные схемы просто масштабируют.
