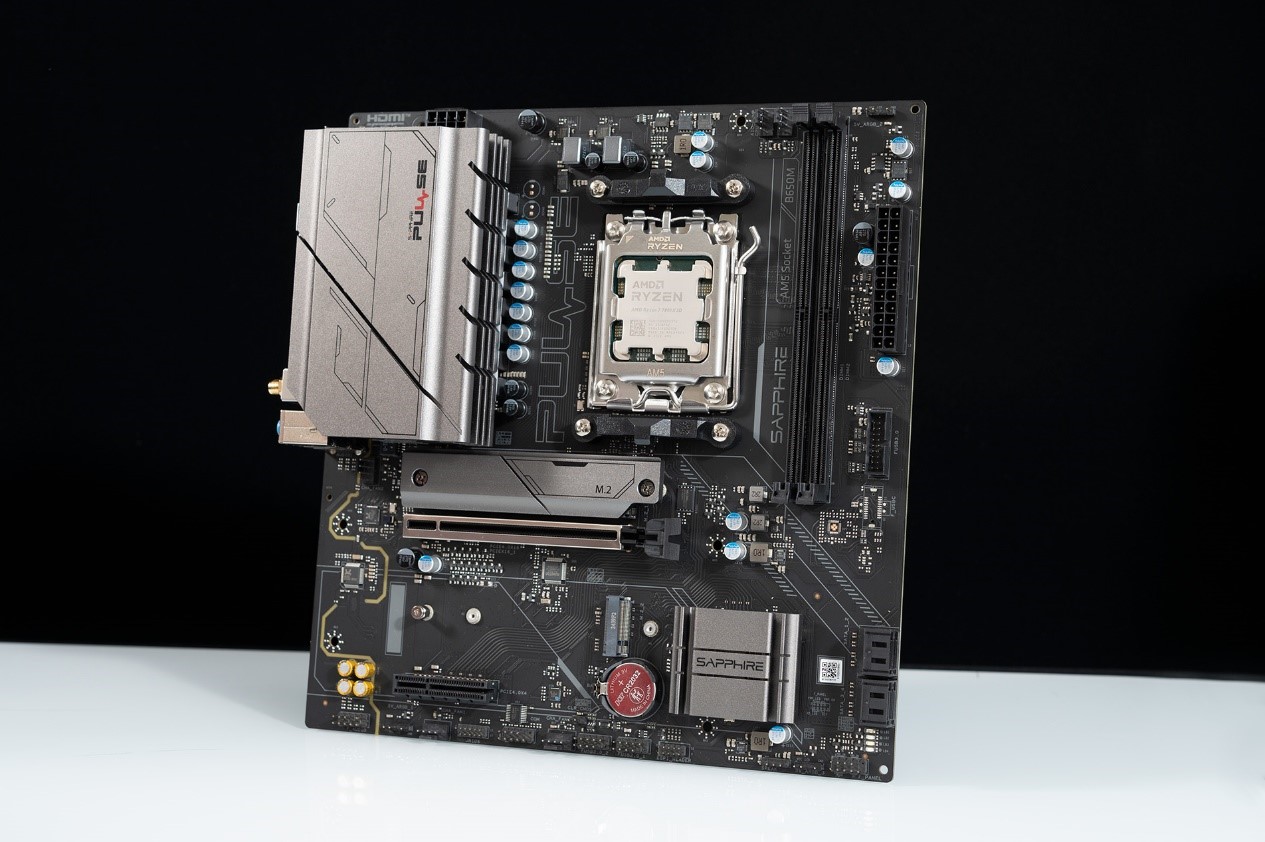

Sapphire B650M-PULSE обзор настроек Биос Bios разгона и прочего.
Интересный бич вариант материнской платы am5.
Описание основывается на цене, за которую была выкуплена плата. В примере она была немногим больше MSI b650m без радиаторный вариант.
Итого:
Можно покупать, но настраивать желательно, круче Maxsun, но в Биосе нет полезных вещей, как у того же MSI.
Под память Hynix M-Die самое то, а если есть деньги на A-Die, то память надо брать с полноценными настройками ОЗУ.
Подробней ниже Тест Биоса v201 от 29.03.2025
[ + ] плюсы Sapphire B650M-PULSE
- Большой радиатор на питании процессора с термопрокладкой на дросселях, не только на транзисторах
- Доступная цена для ССД m.2 x2 штук
- Есть отдельный коннектор на IO панели под Wi-Fi
- Нижний слот х4 открытый, можно физически поставить контроллер или подобное размером х8 pci-e.
- Скромный радиатор на чипсете, но с ребрами.
- Дополнительные вентиляторы х4 на 4 пина.
- Очень быстрый запуск платы.
- Память завелась на 8000 Mhz автоматически в T2 режиме.
- Re-Size BAR включен по умолчанию.
[ – ] минусы Sapphire B650M-PULSE
- Нет части полезных функций разгона памяти и тайминги в HEX, приходится переводить в шестнадцатеричные значения из десятичных.
- Сохранять профиль можно только на флешку, а не сам Биос.
- Заглушка ввода \ вывода отдельно надевается, как у старых плат и дешевых вариантов.
- В меню Memory Voltage справа отображает не VDD
Оперативная память
Два слота DIMM предположительно оптимизированы для разгона памяти с поддержкой до «DDR5 7400+», что делает ее более чем достаточной для работы со скоростями памяти, к которым лучше всего подходят чипы Ryzen 7000 и Ryzen 9000 (т. е. от DDR5-6000 до DDR5-6400).
Неправильные тайминги сбрасывает на SDP, но нужно вводить заново тайминги и память, проще выставить EXPO \ XMP и отредактировать, но помните о напряжение на модули памяти, которые сразу будут высватаны из профиля памяти.
Настройка напряжений, частот, делителя находится в Performance – Adcanced Memory Setting.
Где настраиваются тайминги Sapphire B650M-PULSE
Тайминги требуют немного дополнительной настройки CBS/PBS/ADD Settins -> Enabled
Разгон процессора при включении этой опции требует внести изменения частоты и напряжения во вложенной опции.
Manual CPU Overclocking
CPU Frequency 4700 = 4,7 Ghz
CPU Voltage в mVolt (970 = 0970 будет = 0,97v)
Появится новые 3 подвкладки -> AMD Overcloking -> Accept
DDR and Infinity Fabric Frecuency/Timings -> DDR options -> DDR Timings Configuration
DDR SPD Timings
TCL можно регулировать кнопками + и -, а вот RCD уже вписывать только вручную значениями. Даже диапазон допустимых значений вшит.
Non-DDR SPD Timings
О недостатках Биоса при настройке памяти.
Когда RFC2 и RFCsd заполнены вручную, то в ZenTimings они = 0.
В разгоне памяти отсутствует tREFI, но это общая тенденция у Китай плат, которая серьезно снижает итоговую производительность системы.
Не нашел для контроллера памяти CMD Gear Down Mode смену T1 и T2, на высокой частоте плата ставит Т2 сама, по 6000 mhz – Т1, частота с 6200 Mhz уже T2.
CPU VDDIO в ZenTimings перестал отображать напряжение, когда настроил руками тайминги, а может и ранее.
Питание материнской платы.
Sapphire B650M Pulse имеет 7+2+1-фазную систему питания с 60-амперными силовыми каскадами, питание подается через один 8-контактный разъем EPS.
Информационная безопасность – есть куда вводить пароль для Админа.
Подсветка ARGB
Подсветка хорошо регулируется из windows 11 встроенный утилитой.
Openrgb не видит датчики.
Hot-Plug по умолчанию включен.
